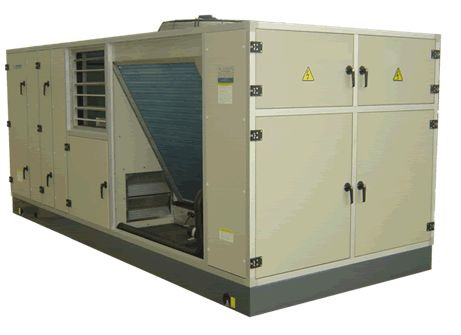

屋頂式空調機組

產品優勢Product advantage

屋頂式空調系統為全空氣系統，整個空調系統一體化設計，無需水泵、冷卻塔、風機盤管等配套設備，亦無需冷凝排水管道，安裝使用極為方便。系統室內無運動機械和水管，用戶無需為噪音和漏水煩惱，維修方便。機組置于屋頂或戶外空地，無需機房，節省初投資。機組不需二次冷媒，系統效率高。機組功能全，可方便實現空氣凈化、除濕、加濕、降溫、供暖、新風量調節等多種功能。

400-021-9919 021-62255526 1514463928

產品介紹
應用說明

機組概況：

工作原理：

制冷模式：
室外側翅片換熱器作為冷凝器，室內側翅片換熱器作為蒸發器，壓縮機排出的制冷劑高溫氣體在室外側翅片換熱器冷凝成液體后，經膨脹閥節流降壓成為低溫氣液混合體，再流入室內側翅片換熱器，吸收熱量蒸發后回到壓縮機，完成一個制冷循環; 同時，從室內來的回風（或新風）經過室內側翅片換熱器（這時為蒸發器）后則被冷卻降溫，處理后的冷風由室內側風機再送入室內。

制熱模式：
室外側翅片換熱器作為蒸發器，室內側翅片換熱器作為冷凝器，壓縮機排出的制冷劑高溫氣體在室內側翅片換熱器冷凝成液體后經膨脹閥節流降壓成為低溫氣體混合體，再流入室外側翅片換熱器吸收熱量蒸發后回到壓縮機，完成一個制冷循環；同時，從室內來的回風（或新風）經過室內側翅片換熱器（這時為冷凝器）后則被加熱升溫，處理后的熱風由室內側風機再送入室內。

機組特點：

1. 適用范圍廣：
該系列產品有恒濕、冷暖、熱泵等品種，恒溫恒濕型機組能滿足溫濕度要求高的場所，冷暖型機組能滿足舒適性場所，熱泵型機組可一機兩用，節省制熱運行費用。

2. 節省投資：
機組置于屋頂或戶外空地，無需機房，節省有效空間。機組無需水泵、冷卻塔、風機盤管等配套設備，節省初投資。

3. 安裝方便：
機組無需現場配制冷媒管、冷卻水管，配上風管，接好電源，即可使用，節省了現場施工時間和費用。

4. 高效節能：
機組穩定用高性能渦旋或螺桿壓縮機，容積效率和能效比高，螺桿壓縮機可方便的實現四級或無級能調，部分負荷效率高；膨脹閥、過濾器、電磁閥等制冷配件均選項用美國、意大等進口品牌；機組亦不需二次冷媒，系統效率高。

5. 運行寧靜：
機組采用高性能渦旋或螺桿壓縮機，運行平穩。機組置于室外，室內只需配風管，室內噪音小。

6. 結構獨特：
機組頂板采用特殊的結構，確保機組不進水，門板采用聚氨酯發泡，確保隔熱保溫性能，電器箱采用密封結構，確保電器安全，電源接線置于電器箱內，無屋頂漏水之虞。

7. 運行安全：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及防火閥連鎖保護。

8. 智能控制：
機組采用先進控制儀表，儀表可配雙手操器，分置于室外機組和室內控制室，使用操作十分方便。儀表配有RS485接口，可實現遠程控制。

9. 功能擴展方便：
機組配備多種功能段，可方便實現空氣降溫、除濕、供暖、加濕、過濾，以及新風換氣等功能。

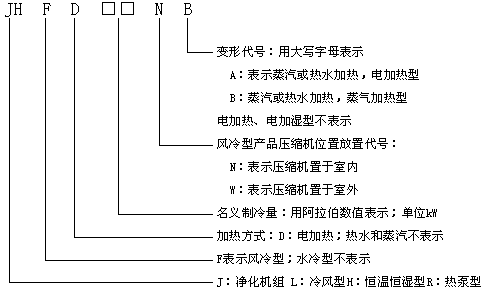

型號編制說明：

WKH性能參數表：

型號		WKH21	WKH24	WKH27	WKH30	WKH35	WKH41	WKH47	WKH55
		WKH21A	WKH24A	WKH27A	WKH30A	WKH35A	WKH41A	WKH47A	WKH55A
		WKH21B	WKH24B	WKH27B	WKH30B	WKH35B	WKH41B	WKH47B	WKH55B
制冷量	KW	21	24	27	30	35	41	47	55
風量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
機外余壓	Pa	≥250	≥250	≥300	≥300	≥300	≥300	≥300	≥300
機組功率KW		10.79	11.88	13.32	15.08	18.6	21.39	23.56	32.14
機組功率KW	A、B	21.79	23.88	27.32	30.08	35.6	42.39	47.56	60.14
型號		WKH60	WKH66	WKH69	WKH75	WKH82	WKH95	WKH109	WKH124
		WKH60A	WKH66A	WKH69A	WKH75A	WKH82A	WKH95A	WKH109A	WKH124A
		WKH60B	WKH66B	WKH69B	WKH75B	WKH82B	WKH95B	WKH109B	WKH124B
制冷量	KW	60	66	69	75	82	95	109	124
風量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
機外余壓	Pa	≥300	≥300	≥300	≥300	≥300	≥400	≥350	≥350
機組功率KW		35.66	37.38	38.10	42.89	46.78	52.54	58.7	68.38
機組功率KW	A、B	65.66	70.38	72.10	79.89	87.78	100.54	113.7	130.38
型號		WKH138	WKH164	WKH191	WKH218	WKH247	WKH276
		WKH138A	WKH164A	WKH191A	WKH218A	WKH247A	WKH276A
		WKH138B	WKH164B	WKH191B	WKH218B	WKH247B	WKH276B
制冷量	KW	138	164	191	218	247	276
風量	m³/h	27500	33000	38000	45000	50000	55000
機外余壓	Pa	≥400	≥300	≥300	≥400	≥400	≥500
機組功率KW		76.96	84.56	107.58	116.9	137.16	153.92
機組功率KW	A、B	146.96	166.56	203.58	225.9	261.16	191.92

WK（D）性能參數表：

型號		WK23	WK26	WK30	WK33	WK38	WK45	WK52	WK60
型號		WKD23	WKD26	WKD30	WKD33	WKD38	WKD45	WKD52	WKD60
制冷量	KW	23	26	30	33	38	45	52	60
風量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
機外余壓	Pa	≥250	≥250	≥300	≥300	≥300	≥300	≥300	≥300
機組功率KW		7.79	8.88	10.32	12.08	13.60	16.39	18.56	22.14
機組功率KW	D	12	14.35	16.5	17.5	21.2	25	29.5	34.5
型號		WK66	WK72	WK76	WK82	WK90	WK105	WK120	WK136
型號		WKD66	WKD72	WKD76	WKD82	WKD90	WKD105	WKD120	WKD136
制冷量	KW	66	72	76	82	90	105	120	136
風量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
機外余壓	Pa	≥300	≥300	≥300	≥300	≥300	≥400	≥350	≥350
機組功率KW		25.66	27.38	28.10	30.39	34.28	40.04	46.20	52.58
機組功率KW	D	37.5	41.5	43.5	46.5	52.5	59.5	69.0	79.0
型號		WK152	WK180	WK210	WK240	WK272	WK304
型號		WKD152	WKD180	WKD210	WKD240	WKD272	WKD304
制冷量	KW	152	180	210	240	272	304
風量	m³/h	27500	33000	38000	45000	50000	55000
機外余壓	Pa	≥400	≥300	≥300	≥400	≥400	≥500
機組功率KW		60.96	68.56	83.58	92.90	105.16	121.92
機組功率KW	D	91.0	105.0	123.5	138.5	158	184

WKR性能參數表：

型號		WKR23	WKR26	WKR30	WKR33	WKR38	WKR45
型號		WKR23D	WKR26D	WKR30D	WKR33D	WKR38D	WKR45D
制冷量	KW	23	26	30	33	38	45
制熱量	KW	25	28	33	36	41	49
風量	m3/h	4500	5000	5500	6500	7000	8500
機外余壓	Pa	≥250	≥250	≥300	≥300	≥300	≥300
機組功率KW		7.79	8.88	10.32	12.08	13.60	16.39
機組功率KW	D	15.79	17.88	20.32	33.08	35.60	31.39
型號		WKR52	WKR60	WKR66	WKR72	WKR76	WKR82
型號		WKR52D	WKR60D	WKR66D	WKR72D	WKR76D	WKRD82D
制冷量	KW	52	60	66	72	76	82
制熱量	KW	57	66	72	79	83	90
風量	m3/h	10000	11000	12000	13000	14000	15000
機外余壓	Pa	≥300	≥300	≥300	≥300	≥300	≥300
機組功率KW		18.56	22.14	25.66	27.38	28.10	30.39
機組功率KW	D	35.56	42.14	47.66	51.38	53.10	57.39
型號		WKR90	WKR105	WKR120	WKR136	WKR152	WKR180
型號		WKRD90D	WKRD105D	WKRD120D	WKRD136D	WKRD152D	WKRD180D
制冷量	KW	90	105	120	136	152	180
制熱量	KW	99	115	132	150	167	198
風量	m3/h	16500	19500	22000	25000	27500	33000
機外余壓	Pa	≥300	≥400	≥350	≥350	≥400	≥300
機組功率KW		34.28	40.04	46.20	52.58	60.96	68.56
機組功率KW	D	64.28	75.04	86.20	92.58	110.96	128.56
型號		WKR210	WKR240	WKR272	WKR304
型號		WKRD210D	WKRD240D	WKRD272D	WKRD304D
制冷量	KW	210	240	272	304
制熱量	KW	241	264	299	334
風量	m3/h	38000	45000	50000	55000
機外余壓	Pa	≥300	≥400	≥400	≥500
機組功率KW		83.58	92.90	105.16	121.92
機組功率KW	D	153.58	172.90	195.16	232.92

機組名義工況：

機組類型	室內側		室外側		備注
			風冷式
	干球溫度℃	濕球溫度℃	干球溫度℃	濕球溫度℃
H	23	17	7	6	--
