組合式空調機組
- 產品優勢Product advantage
ZK系列空調機組是本公司按GB/T14294《組合式空調機組》國家標準設計研制而成。該產品是對空氣進行加熱、冷卻、加濕、凈化、輸送的設備，冷媒為冷凍水（冷凍水型）或制冷劑（直接蒸發式），熱媒為水或蒸汽，以功能段為組合單元，可以根據實際需要任意分段組合，功能多樣，能滿足各行各業的空氣凈化和調節系統的需要，該產品適合于有集中冷、熱源的體育館、醫院、辦公樓、餐廳等大中型公共建筑的舒適性空調和對空氣處理有特殊要求的紡織、化纖、卷煙、電子儀表、制藥等工業性空調的場合。
- 產品介紹
- 應用說明
機組概況：
ZK系列空調機組是本公司按GB/T14294《組合式空調機組》國家標準設計研制而成。該產品是對空氣進行加熱、冷卻、加濕、凈化、輸送的設備，冷媒為冷凍水（冷凍水型）或制冷劑（直接蒸發式），熱媒為水或蒸汽，以功能段為組合單元，可以根據實際需要任意分段組合，功能多樣，能滿足各行各業的空氣凈化和調節系統的需要，該產品適合于有集中冷、熱源的體育館、醫院、辦公樓、餐廳等大中型公共建筑的舒適性空調和對空氣處理有特殊要求的紡織、化纖、卷煙、電子儀表、制藥等工業性空調的場合。
工作原理：
制冷模式：冷媒通過表冷器; 同時，從室內來的回風（或新風）經過表冷器（或蒸發器）后則被冷卻降溫，處理后的冷風由室內側風機再送入室內。
制熱模式：熱媒通過表冷器; 同時，從室內來的回風（或新風）經過表冷器（或冷凝器）后則被加熱升溫，處理后的熱風由室內側風機再送入室內。
機組特點：
1. 機組采用模塊化的設計，配置靈活，便于運輸、安裝。機組分段出廠，現場只需將段與段連接起來即可，現場組裝無需焊接及切割，裝配十分快捷容易。
2. 機組橫梁和立柱全部采用鋁合金加強結構，門板采用雙面板結構；外板靜電噴涂，防銹耐腐蝕，色彩鮮艷，美觀大方。
3. 機組保溫材料采用具有國際先進水平的硬質聚氨脂泡沫塑料，導熱系數小于0.0202W/m.k，保溫性能極佳；機組橫梁和立柱采取了特殊的處理，避免了表面凝露現象。
4. 本機組配套風機為國內最新開發的高效低噪聲離心風機，使機組耗電量大幅度降低，并使機組外行尺寸減??；皮帶為無塵型。
5. ZK系列機組配套換熱器（表冷器、加熱器）由引進美國OAK公司換熱器生產線制造。具有國際先進水平；換熱器設計采用計算機優化方法，一流的設計計算方法，一流的生產制造工藝確保了換熱器的高效率。克服了國產組合式空調機組表冷器熱交換效率低，進出口水溫差小(＜5℃)的缺點，蒸汽加熱器為銅管套鋁翅片空氣熱交換器，克服了SRZ加熱器壽命短，不易清洗的缺點。
6. 本機組進出風口可根據客戶要求配套風閥（在定貨中說明）。
7. 本機組采用具有國際先進水平的各種空氣過濾器，使過濾短均具有過濾效率高，阻力低，可拆卸、易清洗和濾料方便更換的特點。
8. 機組可根據用戶的需要配有初、中、高效過濾器，除臭、消毒等設備，可滿足不同空調房間的需要；
9. 本機組把有關功能段合并在一個功能段里，從而使機組外形長度減少，減小整臺機組的占地面積，而不改變機組的功能。

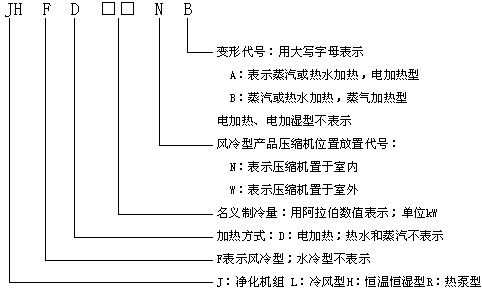

型號編制說明：
注：
1. 右式空調機：人面對操作面，氣流向右流動為右式空調機，以Y表示。
2. 左式空調機：人面對操作面，氣流向左流動為左式空調機，以Z表示。
型號示例：ZK5Y 表示名義制冷量為5000 m3/h的組合式空調機組。
ZK系列組合空調性能參數表：
|
型 號 |
額定風量 （m3/h） |
表冷段額定冷量 |
表冷段額定熱量 |
蒸發段額定冷量 |
新風表冷段額定冷量 |
風機全壓 Pa |
|
ZK5 |
5000 |
35 |
47 |
26 |
68 |
460 |
|
ZK6 |
6000 |
42 |
56 |
32 |
84 |
570 |
|
ZK7 |
7000 |
49 |
64 |
38 |
98 |
570 |
|
ZK8 |
8000 |
56 |
72 |
42 |
118 |
720 |
|
ZK9 |
9000 |
65 |
82 |
45 |
128 |
730 |
|
ZK10 |
10000 |
70 |
91 |
52 |
148 |
910 |
|
ZK12 |
12000 |
90 |
115 |
66 |
180 |
950 |
|
ZK15 |
15000 |
115 |
145 |
82 |
237 |
950 |
|
ZK20 |
20000 |
145 |
186 |
108 |
310 |
920 |
|
ZK25 |
25000 |
176 |
210 |
140 |
380 |
1050 |
|
ZK30 |
30000 |
208 |
250 |
155 |
450 |
1090 |
|
ZK35 |
35000 |
235 |
300 |
172 |
540 |
1200 |
|
ZK40 |
40000 |
280 |
340 |
205 |
620 |
1200 |
|
ZK50 |
50000 |
350 |
410 |
250 |
740 |
1200 |
|
ZK60 |
60000 |
400 |
500 |
280 |
- |
1280 |
|
ZK80 |
80000 |
550 |
680 |
410 |
- |
1360 |
|
ZK100 |
100000 |
680 |
840 |
500 |
- |
1200 |
|
ZK120 |
120000 |
830 |
980 |
560 |
- |
1280 |
|
ZK140 |
140000 |
960 |
1100 |
670 |
- |
1360 |
|
ZK160 |
160000 |
1080 |
1250 |
820 |
- |
1360 |
機組名義工況：
|
進風參數 |
冷凍（熱）水參數 |
|
||
|
干球溫度℃ |
濕球溫度℃ |
進水溫度℃ |
出水溫度℃ |
|
|
27 |
19 |
7 |
12 |
制冷工況 |
|
15 |
-- |
90 |
- |
制熱工況 |
